Um sistema de dosagem industrial é um conjunto de equipamentos desenvolvido para armazenar, preparar, medir e adicionar uma quantidade controlada de determinada substância em um processo. Essa substância pode ser líquida, sólida, gasosa ou estar na forma de suspensão, dependendo da aplicação.
O principal objetivo do sistema é garantir que a quantidade aplicada seja compatível com as necessidades do processo. Isso evita desperdícios, reduz erros operacionais, melhora a qualidade do produto final e diminui os riscos provocados pela adição excessiva ou insuficiente de produtos químicos.
Os sistemas de dosagem são utilizados em tratamento de água, tratamento de efluentes, indústrias químicas, alimentos e bebidas, papel e celulose, mineração, processos metalúrgicos, torres de resfriamento, caldeiras, fabricação de produtos de limpeza e diversas outras operações.
Em sistemas de tratamento de água e efluentes, por exemplo, a dosagem controlada permite aplicar coagulantes, floculantes, desinfetantes e corretores de pH. O CDC explica que produtos químicos à base de sais de alumínio ou ferro são adicionados na coagulação para reunir partículas pequenas, enquanto outros produtos podem ser empregados na floculação e desinfecção.
O que é dosagem industrial?
Dosagem industrial é o processo de adicionar uma quantidade determinada de uma substância em outra corrente de processo. A quantidade pode ser definida por volume, massa, vazão, concentração, tempo ou resposta de algum instrumento de medição.
Uma estação de tratamento de efluentes, por exemplo, pode dosar uma solução alcalina para elevar o pH. Quando o sensor identifica que o pH atingiu o valor definido, o sistema reduz ou interrompe a aplicação. Em outra situação, uma bomba dosadora pode adicionar coagulante proporcionalmente à vazão do efluente que entra no tratamento.
A dosagem pode ser contínua, periódica ou realizada apenas quando uma condição específica é identificada. A Environment Agency do Reino Unido informa que produtos químicos podem ser dosados continuamente, em intervalos regulares ou em intervenções pontuais para manter o desempenho e a conformidade de uma estação de tratamento.
O sistema deve entregar a substância no ponto certo, na concentração correta e durante o período necessário. Para isso, é preciso integrar armazenamento, preparo, bombeamento, tubulações, válvulas, instrumentos e dispositivos de controle.
Para que serve um sistema de dosagem?
O sistema de dosagem serve para controlar a quantidade de produto adicionada a um processo industrial. Sua função varia conforme a substância utilizada e o resultado desejado.
No tratamento de água, pode ser usado para coagulação, floculação, correção de pH, desinfecção e controle de corrosão. No tratamento de efluentes, pode aplicar polímeros, sais metálicos, nutrientes, agentes oxidantes, antiespumantes e produtos neutralizantes.
Em processos industriais, também pode ser utilizado para adicionar pigmentos, catalisadores, conservantes, aditivos, óleos, agentes de limpeza, matérias-primas e componentes de formulações.
Entre suas principais funções estão:
- Aplicar produtos com precisão.
- Manter uma concentração estável.
- Corrigir automaticamente parâmetros do processo.
- Reduzir o contato direto dos operadores com produtos químicos.
- Evitar desperdícios e consumo excessivo.
- Padronizar formulações e etapas produtivas.
- Integrar a dosagem à automação da indústria.
- Melhorar a repetibilidade do processo.
A aplicação controlada é especialmente importante quando o excesso de produto também pode causar problemas. A Environment Agency alerta, por exemplo, que a dosagem excessiva de agentes redutores utilizados na descloração pode provocar redução do oxigênio e alteração do pH no corpo receptor.
Como funciona um sistema de dosagem industrial?
O funcionamento começa pelo armazenamento ou preparação do produto que será aplicado. Quando o produto é fornecido pronto para uso, ele pode ser transferido diretamente de um reservatório para a bomba dosadora. Quando precisa ser diluído, dissolvido ou misturado, o sistema utiliza um tanque de preparo.
Depois, uma bomba dosadora, rosca transportadora, válvula de controle ou dispositivo equivalente movimenta a substância até o ponto de aplicação. A vazão é regulada de acordo com uma programação fixa ou com sinais enviados por sensores e instrumentos.
A Organização Mundial da Saúde define a bomba dosadora como um equipamento capaz de fornecer volumes precisos e ajustáveis de produto durante um período determinado. Em sistemas de cloração, por exemplo, bombas desse tipo são usadas para controlar a quantidade de solução adicionada à água.
Um sistema automático de alimentação química pode incluir tanques de armazenamento, tanques de preparo ou alimentação, bombas dosadoras, misturadores e bacias de contenção. Essa configuração é apresentada pela EPA em sua documentação sobre precipitação química aplicada ao tratamento de águas residuárias.
Após a dosagem, o produto precisa se misturar adequadamente com a corrente principal. Dependendo da aplicação, essa mistura pode ocorrer em uma tubulação, misturador estático, tanque agitado, canal, reator ou câmara de contato.
Principais componentes de um sistema de dosagem
A configuração depende do produto, da vazão e do nível de automação, mas alguns componentes aparecem com frequência.

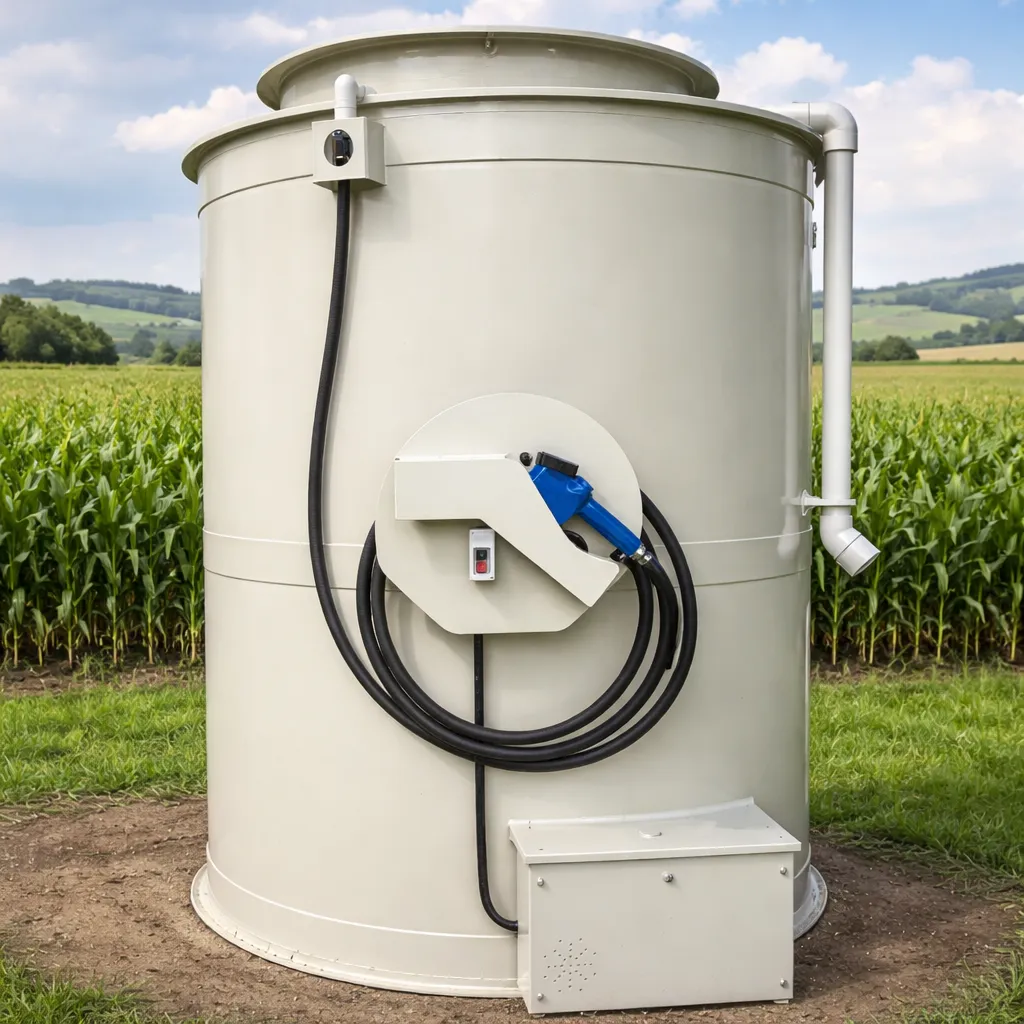

Tanque de armazenamento
O tanque armazena a matéria-prima ou solução que será dosada. Seu material precisa ser compatível com a substância, sua concentração e a temperatura de operação.
Em aplicações corrosivas, podem ser empregados tanques em polipropileno, polietileno, PRFV, aço inoxidável ou aço revestido. A escolha depende das condições químicas, mecânicas e térmicas do processo.
Tanque de preparo
O tanque de preparo é utilizado quando o produto precisa ser diluído, dissolvido ou misturado antes da aplicação. É comum em sistemas de polímeros, cal, coagulantes, nutrientes e soluções preparadas a partir de produtos concentrados.
Esse tanque pode possuir agitador, sensores de nível, entrada de água, sistema de transferência e controle do tempo de preparo.
Bomba dosadora
A bomba dosadora movimenta uma quantidade definida de líquido por unidade de tempo. Os modelos mais comuns utilizam diafragma ou mecanismos de deslocamento positivo.
A escolha depende da vazão, pressão, viscosidade, concentração, presença de sólidos e compatibilidade do produto com os materiais internos da bomba.
A EPA registra o uso de bombas de deslocamento positivo em sistemas de alimentação química e destaca a necessidade de selecionar o equipamento conforme as características da solução transportada.
Tubulações e conexões
As tubulações transportam o produto entre os tanques, a bomba e o ponto de aplicação. Válvulas, flanges, juntas e conexões também precisam ser compatíveis com o produto dosado.
O projeto deve reduzir pontos de vazamento, trechos de estagnação e riscos de retorno do fluido do processo para a linha química.
Válvula de retenção
A válvula de retenção impede que o fluido da linha principal retorne para o sistema de dosagem. Esse retorno pode contaminar o produto armazenado, danificar a bomba ou causar reações indesejadas.
Documentação técnica da EPA sobre sistemas de alimentação química menciona o uso de válvulas de retenção e outros dispositivos para reduzir o risco de refluxo e contaminação das tubulações.
Válvula de alívio
A válvula de alívio protege a linha contra pressões superiores ao limite de projeto. Quando há obstrução, fechamento indevido de válvula ou falha operacional, a pressão pode aumentar rapidamente.
O dispositivo permite aliviar a pressão e reduzir o risco de danos à bomba, tubulação e conexões. A EPA cita válvulas de alívio em instalações de dosagem como proteção para situações de falha ou bloqueio da linha.
Instrumentos e sensores
Sensores permitem acompanhar variáveis como vazão, pH, nível, pressão, condutividade, cloro residual, turbidez e concentração.
Esses instrumentos podem apenas exibir informações ou enviar sinais para o controlador ajustar automaticamente a dosagem.
Painel de controle
O painel reúne comandos, proteções elétricas, alarmes e recursos de automação. Sistemas mais avançados podem usar CLP, sigla para Controlador Lógico Programável, e IHM, Interface Homem-Máquina.
O painel pode receber informações de sensores, calcular a quantidade necessária e comandar bombas, agitadores e válvulas.
Tipos de sistemas de dosagem industrial
Os sistemas podem ser classificados pelo estado físico do produto, pelo método de aplicação ou pelo nível de automação.
Sistema de dosagem de líquidos
É utilizado para soluções químicas, ácidos, bases, polímeros líquidos, coagulantes, desinfetantes, óleos, aditivos e outras matérias-primas fluidas.
A dosagem normalmente é realizada por bombas dosadoras, bombas de cavidade progressiva, bombas peristálticas ou válvulas de controle.
Sistema de dosagem de sólidos
É aplicado a produtos em pó, granulados ou pequenos sólidos. Pode utilizar roscas dosadoras, alimentadores vibratórios, balanças, células de carga e dispositivos gravimétricos ou volumétricos.
Em alguns processos, o sólido é dosado diretamente. Em outros, é enviado para um tanque de preparo, onde é dissolvido ou transformado em suspensão antes da aplicação.
Sistema de dosagem de gases
Controla a aplicação de gases em processos industriais. Pode ser usado para cloração, ozonização, inertização, controle de atmosfera, oxidação e outras operações.
A Organização Mundial da Saúde informa que o cloro gasoso pode ser retirado de recipientes pressurizados e aplicado por um clorador que mede e controla a vazão do gás. Já o hipoclorito de sódio líquido pode ser aplicado por bomba de deslocamento positivo ou alimentação por gravidade.
Sistema de dosagem por batelada
Na dosagem por batelada, uma quantidade definida é adicionada a cada ciclo produtivo. Esse método é comum em formulações, preparação de soluções, fabricação de produtos químicos, alimentos e processos que operam por lotes.
O controle pode ser feito por tempo, volume, massa ou célula de carga.
Sistema de dosagem contínua
O produto é aplicado continuamente enquanto o processo está em operação. A vazão pode ser constante ou ajustada conforme a vazão principal e as condições medidas.
Esse modelo é comum em tratamento de água, efluentes, torres de resfriamento, caldeiras e linhas produtivas contínuas.
Formas de controle da dosagem
Dosagem com vazão fixa
A bomba trabalha em uma vazão previamente ajustada. É uma solução simples para processos estáveis, nos quais a vazão e a qualidade da corrente principal apresentam poucas variações.
O risco aparece quando o processo muda e a dosagem permanece igual. Nessas condições, pode ocorrer aplicação excessiva ou insuficiente.
Dosagem proporcional à vazão
O sistema recebe o sinal de um medidor de vazão e ajusta a aplicação proporcionalmente. Quando a vazão do processo aumenta, a quantidade dosada também aumenta.
A Drinking Water Inspectorate do Reino Unido descreve esse controle como uma aplicação proporcional comandada automaticamente pelo sinal de um sensor de vazão.
Dosagem por tempo
O produto é aplicado durante períodos definidos. Pode funcionar por temporizador, ciclos programados ou horários específicos.
É comum em operações de limpeza, manutenção, tratamento periódico e processos com funcionamento intermitente.
Dosagem por retroalimentação
Na dosagem por retroalimentação, também chamada de closed-loop control, ou controle em malha fechada, um analisador mede o resultado alcançado e envia essa informação ao controlador.
Um sistema de correção de pH, por exemplo, mede continuamente o pH e ajusta a bomba até que o valor se aproxime da faixa programada. Um sistema de cloração pode usar o sinal de um analisador para manter o cloro residual necessário.
A Drinking Water Inspectorate explica que o sinal de um analisador de cloro pode ser usado para ajustar automaticamente a dosagem e manter a concentração residual especificada.
Aplicações dos sistemas de dosagem
Tratamento de água
No tratamento de água, os sistemas podem aplicar coagulantes, floculantes, agentes alcalinizantes, ácidos, desinfetantes e produtos para controle de corrosão.
O CDC apresenta a adição química como parte de etapas como coagulação, floculação e desinfecção.
Tratamento de efluentes
Em estações de tratamento de efluentes, a dosagem pode ser utilizada para ajuste de pH, coagulação, floculação, precipitação química, controle de espuma, oxidação, desinfecção e preparação de nutrientes.
A Environment Agency inclui sais de ferro, sais de alumínio, polieletrólitos e produtos para ajuste de pH entre as substâncias utilizadas na dosagem de estações de tratamento.
Torres de resfriamento
Sistemas de dosagem podem aplicar biocidas, inibidores de corrosão, dispersantes e produtos para controle de incrustações.
A quantidade precisa considerar o volume do circuito, a qualidade da água, as perdas e a concentração dos produtos.
Caldeiras
Em sistemas de geração de vapor, a dosagem pode ajudar no controle de pH, oxigênio dissolvido, corrosão, incrustações e qualidade da água de alimentação.
A aplicação inadequada pode prejudicar tubulações, superfícies de troca térmica e a qualidade do vapor.
Indústrias químicas
Sistemas de dosagem adicionam reagentes, catalisadores, pigmentos, aditivos e matérias-primas em reatores, misturadores e linhas de produção.
Nessas aplicações, a repetibilidade da quantidade dosada influencia diretamente a formulação e a qualidade do produto.
Alimentos e bebidas
A dosagem pode ser usada para adicionar ingredientes, aromas, conservantes, corantes, nutrientes e produtos de limpeza.
O projeto deve considerar exigências sanitárias, facilidade de higienização e materiais apropriados para contato com alimentos.
Papel e celulose
Produtos químicos são dosados em etapas de preparo de massa, branqueamento, controle de pH, tratamento de água e tratamento de efluentes.
Mineração e processos minerais
Floculantes, coagulantes, coletores, espumantes, reagentes de ajuste de pH e outros produtos podem ser aplicados de forma controlada em processos de separação e beneficiamento.
Vantagens de um sistema de dosagem industrial
A principal vantagem é o controle da quantidade aplicada. Isso melhora a repetibilidade do processo e reduz a dependência de adições manuais.
Outros benefícios incluem:
- Maior precisão operacional.
- Redução do desperdício de produtos.
- Menor risco de aplicação excessiva.
- Melhoria da qualidade e da padronização.
- Possibilidade de automação.
- Redução da exposição dos operadores.
- Monitoramento de consumo.
- Integração com sensores e sistemas supervisórios.
- Maior estabilidade do tratamento ou produção.
- Registro de alarmes e condições operacionais.
A automação também permite adequar a dosagem às variações reais do processo. Documentação da EPA destaca que alimentadores químicos precisam ser ajustáveis para que a quantidade aplicada acompanhe a qualidade e a vazão da água tratada.
Cuidados no projeto de um sistema de dosagem
Um sistema de dosagem precisa ser dimensionado conforme a vazão máxima e mínima, a concentração desejada, a pressão da linha e as características do produto.
Também devem ser avaliados:
- Compatibilidade química dos materiais.
- Viscosidade e densidade.
- Presença de partículas.
- Temperatura de operação.
- Possibilidade de cristalização.
- Necessidade de agitação.
- Distância até o ponto de aplicação.
- Pressão da linha principal.
- Risco de retorno.
- Necessidade de contenção.
- Ventilação da área.
- Facilidade de limpeza e manutenção.
A escolha inadequada dos materiais pode causar corrosão, deformação, vazamento ou contaminação do produto. O projeto deve abranger não apenas o tanque e a bomba, mas também juntas, mangueiras, válvulas, conexões, sensores e instrumentos.
Como escolher um sistema de dosagem?
A escolha começa pela definição do produto e do resultado esperado. É necessário saber qual substância será aplicada, qual a concentração, quanto o processo consome e qual precisão é necessária.
Depois, devem ser definidos a vazão de dosagem, a pressão, a forma de controle e o nível de automação. Processos simples e estáveis podem utilizar controle de vazão fixa. Processos variáveis podem exigir dosagem proporcional ou controle em malha fechada.
Também é importante avaliar se o sistema precisa preparar a solução. Produtos concentrados, pós e polímeros frequentemente necessitam de diluição, mistura ou tempo de maturação antes da aplicação.
Por fim, o projeto precisa prever segurança operacional, contenção de vazamentos, alarmes, redundância, manutenção e possibilidade de ampliação.
Sistema de dosagem e bomba dosadora são a mesma coisa?
Não. A bomba dosadora é apenas um dos componentes do sistema.
Um sistema de dosagem completo pode reunir tanque de armazenamento, tanque de preparo, agitador, bomba, tubulações, válvulas, instrumentos, sensores, bacia de contenção e painel de controle.
A bomba movimenta e mede o produto, mas o desempenho depende de todo o conjunto. Uma bomba adequada ligada a um tanque incompatível, uma tubulação mal dimensionada ou um ponto de aplicação incorreto não garante uma dosagem eficiente.

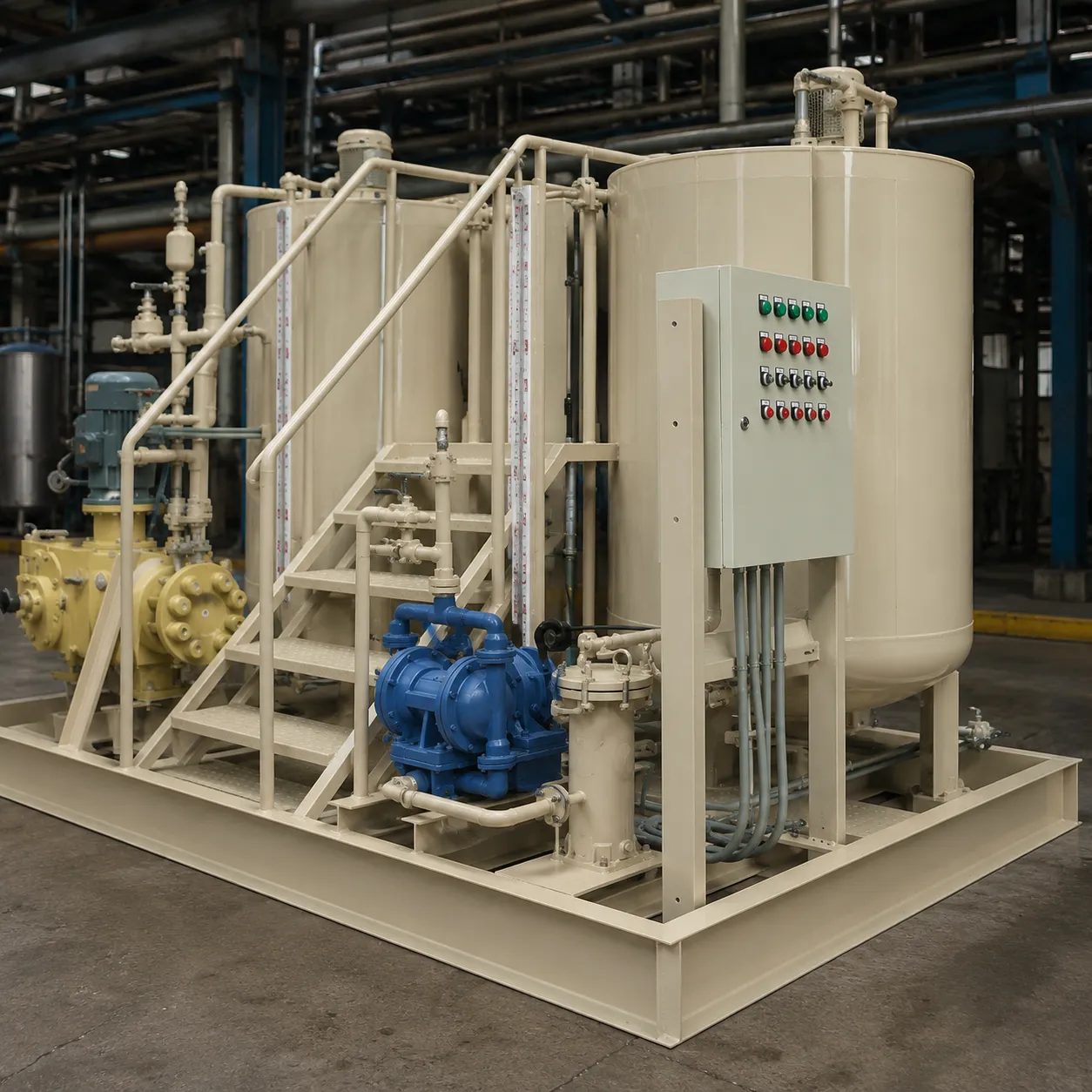

O que é um skid de dosagem?
Skid de dosagem é um sistema montado sobre uma estrutura ou base comum. Tanques, bombas, válvulas, instrumentos e painel são organizados em um conjunto compacto, que pode ser fabricado e testado antes da instalação.
Essa configuração facilita transporte, montagem, integração e manutenção. Também reduz a necessidade de montar cada componente separadamente no local da indústria.
O skid pode ser desenvolvido para um único produto ou para múltiplas linhas de dosagem, conforme as necessidades do processo.
Manutenção do sistema de dosagem
A manutenção deve incluir inspeção das bombas, calibração, verificação de válvulas, limpeza dos tanques, conferência de mangueiras, análise de vazamentos e teste dos sensores.
Também é necessário verificar se o produto está realmente chegando ao ponto de aplicação. A Organização Mundial da Saúde recomenda confirmar se as bombas estão funcionando e se o produto químico alcança o destino previsto no sistema.
A calibração periódica é fundamental porque o ajuste indicado na bomba pode não corresponder à vazão real quando há desgaste, alteração de pressão, obstrução, entrada de ar ou mudança na viscosidade.
Conclusão
O sistema de dosagem industrial serve para armazenar, preparar, medir e aplicar substâncias em quantidades controladas. Ele pode trabalhar com líquidos, sólidos, gases e suspensões, atendendo desde processos simples até operações completamente automatizadas.
Sua utilização melhora a precisão, reduz desperdícios, aumenta a segurança e ajuda a manter a estabilidade do processo. Entretanto, o desempenho depende do dimensionamento correto da bomba, dos tanques, das tubulações, dos dispositivos de segurança e do sistema de controle.
Ao escolher um sistema de dosagem, é essencial considerar as características do produto, a vazão, a pressão, a concentração, o ponto de aplicação, os materiais construtivos e o nível de automação necessário. Quando o conjunto é corretamente projetado, ele contribui para uma operação mais segura, eficiente e padronizada.
