Tubo PRFV

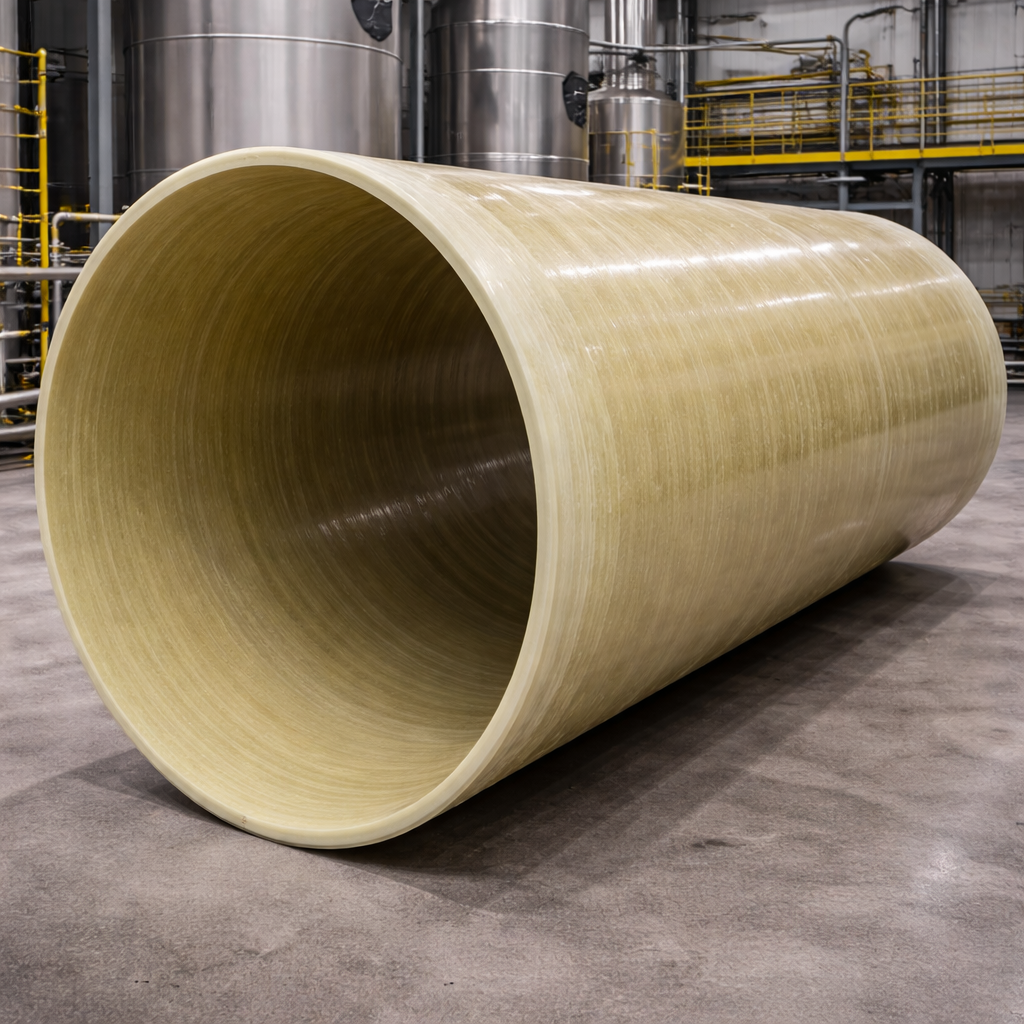

Tubo PRFV é um sistema de tubulação industrial que serve para o transporte de fluidos em condições severas de pressão, corrosão e abrasão, oferecendo resistência química superior, leveza estrutural e durabilidade através da utilização de PRFV (Plástico Reforçado com Fibra de Vidro) em sua fabricação.
A Fortrex desenvolve soluções de tubulação em PRFV avaliando o tipo de fluido a ser transportado, pressão de operação, temperatura, método de instalação e condições ambientais. O objetivo é fornecer sistemas de tubulação confiáveis, economicamente viáveis e com longa vida útil para aplicações industriais exigentes.
Composição e processos de fabricação
Os tubos PRFV são fabricados utilizando processos de laminação manual (hand lay-up) conforme norma NBS PS 15-69 ou enrolamento filamentar (filament winding) conforme norma ASTM D-2996. A estrutura é composta por camadas de liner interno (barreira química), reforço estrutural com fibras de vidro e resina, e proteção externa.
O liner interno é produzido com véus de superfície e resina compatível com o fluido transportado, garantindo resistência química. O reforço estrutural utiliza mantas, tecidos ou filamentos de fibra de vidro impregnados com resinas poliéster, isoftálicas, éster vinílicas ou epóxi, conferindo resistência mecânica à pressão interna e esforços externos.
Especificações técnicas disponíveis

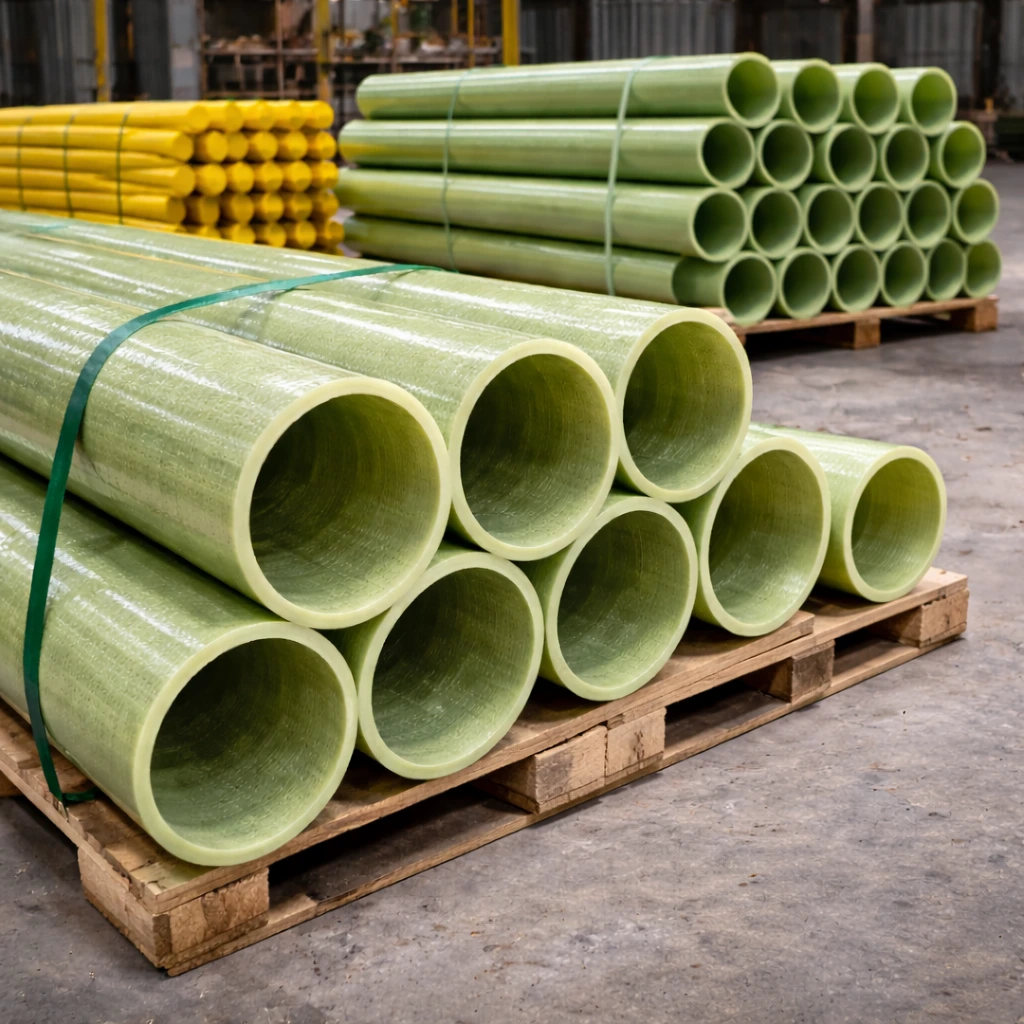

Tubos PRFV são fabricados em diâmetros desde 1/2 polegada (12,7mm) até 1.000mm ou superiores sob consulta. Classes de pressão variam de acordo com a aplicação, atingindo até 32 kgf/cm² para sistemas pressurizados. Para instalações enterradas, as classes de rigidez variam de 2.500 a 10.000 N/m², garantindo resistência ao colapso.
A temperatura de operação depende do tipo de resina especificada, atingindo até 60°C para tubos RPVC (com liner de PVC) e até 120°C para tubos totalmente em PRFV com resinas especiais.
Aplicações industriais das tubulações
Tubos PRFV são amplamente aplicados no transporte de produtos químicos como ácidos clorídrico, sulfúrico, fosfórico, nítrico, soda cáustica, hipoclorito de sódio, dióxido de cloro, efluentes industriais, vinhaça, água bruta e tratada, esgoto sanitário, águas residuárias, fluidos de alta temperatura e outros produtos agressivos.
Essas tubulações atendem indústrias químicas, petroquímicas, sucroenergéticas, saneamento básico, estações de tratamento de água e esgoto, irrigação, mineração, papel e celulose, galvanoplastia, fertilizantes e diversos segmentos que exigem resistência à corrosão.
Vantagens sobre tubulações convencionais
O PRFV apresenta imunidade total à corrosão interna e externa, eliminando problemas de degradação que afetam tubos metálicos. A superfície interna possui um dos menores coeficientes de rugosidade do mercado, sendo classificada como hidraulicamente lisa, o que reduz significativamente a perda de carga e mantém eficiência constante ao longo da vida útil.
Principais vantagens:
- Resistência à corrosão sem necessidade de revestimentos
- Peso 90% inferior ao concreto e 83% inferior ao aço
- Baixa perda de carga por superfície hidraulicamente lisa
- Resistência química a ampla gama de produtos
- Instalação rápida sem equipamentos pesados
- Comprimentos maiores reduzem número de juntas
- Compatibilidade dimensional com outros materiais
Sistemas de junta e instalação
Tubos PRFV podem ser fornecidos com diferentes sistemas de junta incluindo junta elástica (JE), junta rosqueável (JR), junta soldável e extremidades flangeadas. O sistema de junta elástica proporciona flexibilidade à tubulação, permitindo pequenas deflexões e desalinhamentos angulares sem comprometer a estanqueidade.
A instalação pode ser realizada de forma aérea ou enterrada. Para instalações enterradas, a classe de rigidez é especificada conforme profundidade e tipo de solo. A leveza do material facilita significativamente o manuseio, transporte e montagem, reduzindo tempo de instalação e custos com equipamentos de içamento.
Conexões e acessórios
O sistema completo inclui ampla variedade de conexões fabricadas em PRFV como curvas em qualquer angulação, tês simples, tês-redução, reduções concêntricas e excêntricas, cruzetas, carretéis e extremidades flangeadas. As conexões seguem as mesmas especificações de resistência química e mecânica dos tubos.
Flanges podem ser fabricados conforme normas DIN 2501, ABNT NBR 7675 ou ANSI B16.5, garantindo compatibilidade com equipamentos padronizados.
Compatibilidade com outros materiais
Tubos PRFV fabricados conforme norma NBR 15536 são totalmente intercambiáveis com tubos de PVC, ferro fundido dúctil, concreto e aço que seguem padrão dimensional ISO 2531. Essa compatibilidade permite conexão direta sem necessidade de peças especiais ou adaptações, proporcionando economia e simplicidade ao projeto.
Resistência mecânica e hidráulica
O coeficiente de segurança para pressão interna é no mínimo 4 vezes a pressão nominal de operação. Tubos são testados hidraulicamente em pressões muito superiores à nominal sem apresentar falhas, vazamentos ou danos estruturais. A resistência à abrasão é superior devido às propriedades do PRFV e ao baixo coeficiente de rugosidade.
A flexibilidade do material permite absorver pequenas deflexões e vibrações sem comprometer a integridade da tubulação, característica particularmente importante em instalações sujeitas a movimentação de solo ou variações térmicas.
Durabilidade e manutenção
Tubulações em PRFV apresentam vida útil estendida em ambientes agressivos, operando por décadas sem degradação. A resistência interna e externa à corrosão dispensa manutenções preventivas como pintura, tratamento anticorrosivo ou substituição de trechos degradados. As características hidráulicas mantêm-se inalteradas durante toda vida útil, sem aumento de rugosidade ou perda de eficiência.
O tubo PRFV da Fortrex é indicado para empresas que buscam sistemas de tubulação duráveis, eficientes e economicamente viáveis para transporte de fluidos industriais. Com processos de fabricação controlados, seleção criteriosa de materiais e conformidade normativa, essa solução representa a alternativa moderna às tubulações metálicas e de concreto em ambientes industriais.
