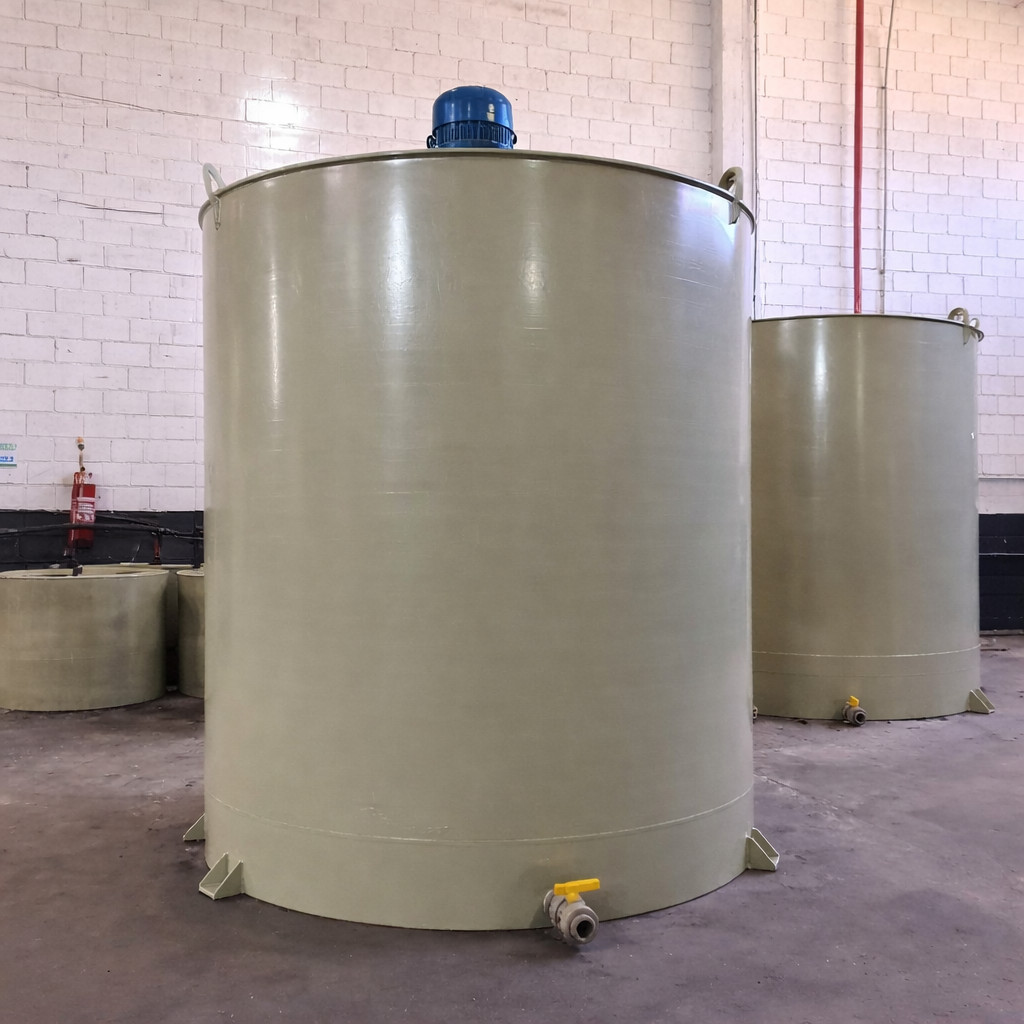

Tanque de Agitação a Ar
Tanque de Agitação a Ar é um equipamento industrial que serve para promover homogeneização, circulação e aeração de líquidos e suspensões mediante injeção controlada de ar comprimido no fundo do tanque, criando movimento ascendente por diferença de densidade e circulação contínua do fluido sem necessidade de agitadores mecânicos rotativos, oferecendo operação segura em atmosferas explosivas, baixa manutenção e eficiência em processos que requerem simultaneamente mistura e aeração mediante fabricação em PRFV (Plástico Reforçado com Fibra de Vidro).
A Fortrex desenvolve tanques de agitação a ar fabricados em PRFV, avaliando características do fluido a ser agitado, intensidade de mistura requerida, necessidade de aeração, pressão de ar disponível, volume de ar necessário e configuração geométrica otimizada. O objetivo é fornecer equipamentos eficientes para processos que se beneficiam de agitação pneumática com operação simplificada e confiável.
Princípio de operação pneumática
Agitação a ar baseia-se em injeção de ar comprimido no fundo do tanque através de tubulações perfuradas ou difusores. Ar ascende em forma de bolhas criando fluxo ascendente que arrasta líquido consigo. Configuração típica inclui tubo central vertical onde ar é injetado na base, criando coluna de líquido aerado com densidade reduzida no interior do tubo comparado ao líquido mais denso no espaço anular externo.
Diferença de densidade gera circulação natural onde líquido aerado sobe pelo tubo central, atinge superfície, libera bolhas de ar para atmosfera, e líquido deaerado desce pelo espaço anular retornando ao fundo completando ciclo de circulação contínua. Esse princípio é conhecido como airlift ou elevador pneumático.
Intensidade de circulação depende de vazão de ar injetado, diâmetro do tubo central, relação altura-diâmetro do tanque, e densidade do líquido. Ajuste de vazão de ar controla intensidade de agitação desde homogeneização suave até mistura vigorosa.
Configuração estrutural do tanque
Tanques de agitação a ar são fabricados em configuração cilíndrica vertical com relação altura-diâmetro elevada tipicamente de dois vírgula zero a três vírgula zero para maximizar eficiência de circulação. Fundo é cônico com ângulo de sessenta graus para concentrar injeção de ar e facilitar descarga completa.
Tubo central de circulação em PRFV é posicionado concentricamente com diâmetro de vinte e cinco a quarenta por cento do diâmetro do tanque. Altura do tubo estende-se desde próximo ao fundo até altura de oitenta a noventa por cento da altura total do líquido. Injeção de ar ocorre na base do tubo central através de ramificações perfuradas ou sparger com múltiplos orifícios.
Estrutura do tanque em PRFV é composta por liner interno rico em resina isoftálica ou vinílica ester para resistência química, camadas de reforço estrutural com mantas e tecidos de fibra de vidro dimensionados conforme altura e pressão hidrostática, e acabamento externo com gelcoat e proteção UV.
Sistema de injeção de ar
Sistema de injeção de ar inclui compressor ou rede de ar comprimido com pressão suficiente para vencer coluna hidrostática mais perdas de carga, tipicamente três a cinco bar para tanques de cinco a dez metros de altura. Linha de ar inclui filtros para remoção de óleo e umidade, válvulas reguladoras de pressão, válvulas de controle de vazão, e medidores de vazão tipo rotâmetro ou fluxômetro mássico.
Distribuidor de ar no fundo do tanque é fabricado em tubulação de PRFV perfurada com múltiplos orifícios calibrados para distribuição uniforme, ou difusores porosos para geração de bolhas finas quando aeração é objetivo secundário. Orifícios são dimensionados para evitar entupimento e permitir limpeza periódica.
Aplicações em lixiviação de minérios
Tanques de agitação a ar são extensamente utilizados em processos de lixiviação atmosférica de minérios de ouro e cobre mediante cianetação ou lixiviação ácida. Polpa mineral com concentração de sólidos de trinta a cinquenta por cento é mantida em suspensão mediante circulação pneumática enquanto reagentes químicos promovem dissolução de metais valiosos.
Processos de cianetação requerem saturação de oxigênio para otimizar cinética de reação. Agitação a ar simultaneamente mantém sólidos em suspensão e satura líquido com oxigênio do ar injetado, cumprindo dupla função essencial. Resistência química do PRFV a soluções alcalinas de cianeto e cal garante durabilidade.
Tanques de lixiviação com agitação a ar operam em modo contínuo com alimentação constante de polpa e reagentes, overflow de solução rica em metais para recuperação, e underflow de polpa esgotada. Múltiplos tanques em série proporcionam tempo de residência adequado para extração máxima.
Aplicações em tratamento biológico
Processos de tratamento biológico aeróbio de efluentes incluindo lodos ativados, lagoas aeradas e reatores MBBR utilizam tanques de agitação a ar para dupla função de aeração para fornecimento de oxigênio dissolvido aos microrganismos e mistura para manutenção de biomassa em suspensão.
Tanques de aeração em PRFV com sistema de injeção de ar no fundo através de difusores de bolhas finas maximizam transferência de oxigênio para líquido com eficiência típica de dois a três quilogramas de oxigênio transferido por quilowatt-hora de potência consumida. Configuração de múltiplos difusores distribui ar uniformemente no fundo.
Processos anaeróbios também utilizam agitação a ar em tanques de equalização e homogeneização onde aeração não é prejudicial. Biogás produzido em digestores anaeróbios pode ser recirculado para agitação pneumática interna evitando necessidade de agitadores mecânicos.
Aplicações em preparo de reagentes
Preparo de soluções de polímeros floculantes para tratamento de água e efluentes utiliza tanques de agitação a ar para homogeneização suave que evita degradação de cadeias poliméricas. Agitação mecânica vigorosa pode quebrar moléculas reduzindo eficiência de floculação.
Injeção de ar com baixa vazão proporciona circulação adequada para dissolução e hidratação de polímeros sem cisalhamento excessivo. Sistema é ideal para preparo de polímeros catiônicos, aniônicos e não iônicos em concentrações de zero vírgula um a zero vírgula cinco por cento.
Vantagens sobre agitação mecânica
Tanques de agitação a ar apresentam ausência total de partes móveis mecânicas eliminando manutenção de eixos, redutores, selos mecânicos e rolamentos. Confiabilidade operacional é superior com menor probabilidade de falhas.
Operação em áreas classificadas com risco de explosão é segura pois não há centelhas ou aquecimento de motores elétricos. Adequado para processos com solventes inflamáveis ou atmosferas explosivas conforme normas NR-10 e ATEX.
Consumo energético pode ser inferior a agitação mecânica para aplicações de baixa intensidade de mistura, especialmente quando ar comprimido já está disponível na planta. Simplicidade operacional permite automação com controle apenas de vazão de ar.
Limitações da agitação pneumática
Agitação a ar é menos eficiente que agitação mecânica para fluidos de alta viscosidade acima de mil centipoises ou suspensões densas com concentração de sólidos acima de cinquenta por cento. Potência de agitação é limitada por vazão de ar que pode ser injetada sem causar transbordamento ou arraste excessivo.
Eficiência energética diminui com aumento de profundidade pois pressão requerida aumenta linearmente com coluna hidrostática. Para tanques muito profundos acima de quinze metros, consumo energético de compressão pode superar agitação mecânica.
Processos sensíveis a aeração ou oxidação são inadequados para agitação a ar. Produtos químicos que degradam em contato com oxigênio ou processos anaeróbios requerem sistemas de agitação alternativos.
Dimensionamento do sistema de ar
Dimensionamento de sistemas de agitação a ar considera vazão volumétrica de ar necessária tipicamente de zero vírgula cinco a dois vírgula zero metros cúbicos de ar por minuto por metro cúbico de volume de líquido, dependendo de intensidade de mistura requerida. Pressão de ar é soma de coluna hidrostática mais perdas de carga em tubulações e difusores.
Potência de compressor é calculada mediante equação termodinâmica considerando compressão politrópica com eficiência típica de setenta a oitenta por cento. Tanque pulmão de ar comprimido amorece flutuações de demanda e permite operação intermitente de compressor.
Instrumentação e controle
Sistemas de agitação a ar incorporam medidor de vazão de ar tipo rotâmetro para indicação visual ou fluxômetro mássico para controle automatizado, manômetro na linha de ar indicando pressão de injeção, válvula reguladora de pressão para estabilização, e válvula de controle proporcional para ajuste automático de vazão conforme demanda de processo.
Controladores monitoram parâmetros de processo como oxigênio dissolvido em tanques de aeração, ajustando vazão de ar para manter set-point desejado. Sistemas de supervisão SCADA registram histórico de operação e otimizam consumo energético.
Materiais e componentes
Tubulação de injeção de ar e tubo central são fabricados em PRFV com resina compatível ao fluido processo. Difusores podem ser de PRFV perfurado, cerâmica porosa quando bolhas finas são requeridas, ou aço inoxidável em aplicações sanitárias.
Conexões incluem flanges de PRFV para montagem e desmontagem, válvulas em PVC, polipropileno ou aço inoxidável conforme compatibilidade química, e instrumentação em materiais adequados ao fluido e temperatura.
Manutenção operacional
Manutenção de tanques de agitação a ar é simplificada comparada a sistemas mecânicos. Atividades incluem inspeção periódica de difusores verificando entupimento por incrustações, limpeza química de orifícios quando necessário mediante circulação de solução ácida ou alcalina, verificação de integridade de tubulações de ar, e manutenção de compressor conforme manual do fabricante.
Limpeza interna do tanque é facilitada pela ausência de agitadores mecânicos que obstruem acesso. Inspeção visual através de bocas de visita permite verificação de condição do liner interno e detecção precoce de degradação química.
Aplicações industriais diversas
Indústrias químicas utilizam tanques de agitação a ar para processos de oxidação mediante injeção simultânea de ar e reagentes oxidantes, neutralização de efluentes com homogeneização suave, e preparo de suspensões de catalisadores sólidos.
Indústria de papel e celulose emprega tanques de agitação a ar em processos de branqueamento com oxigênio, tratamento de efluentes de polpa, e preparo de soluções de aditivos químicos.
Configurações especiais
Sistemas híbridos combinam agitação a ar com agitadores mecânicos de baixa rotação para aplicações que requerem simultaneamente aeração intensa e cisalhamento controlado. Configuração inclui tubo central para airlift e agitador de âncora ou hélice helicoidal para limpeza de paredes.
Tanques de múltiplos estágios possuem tubos concêntricos permitindo circulação em diferentes zonas com intensidades variáveis de agitação conforme gradiente de concentração ou temperatura.
O tanque de agitação a ar da Fortrex é indicado para processos de lixiviação de minérios, tratamento biológico de efluentes, preparo de reagentes sensíveis a cisalhamento e aplicações em áreas classificadas. Com ausência de partes móveis, baixa manutenção e operação segura, essa solução representa a alternativa confiável para agitação de fluidos onde simplicidade e confiabilidade são prioritárias.
