Skid de válvulas

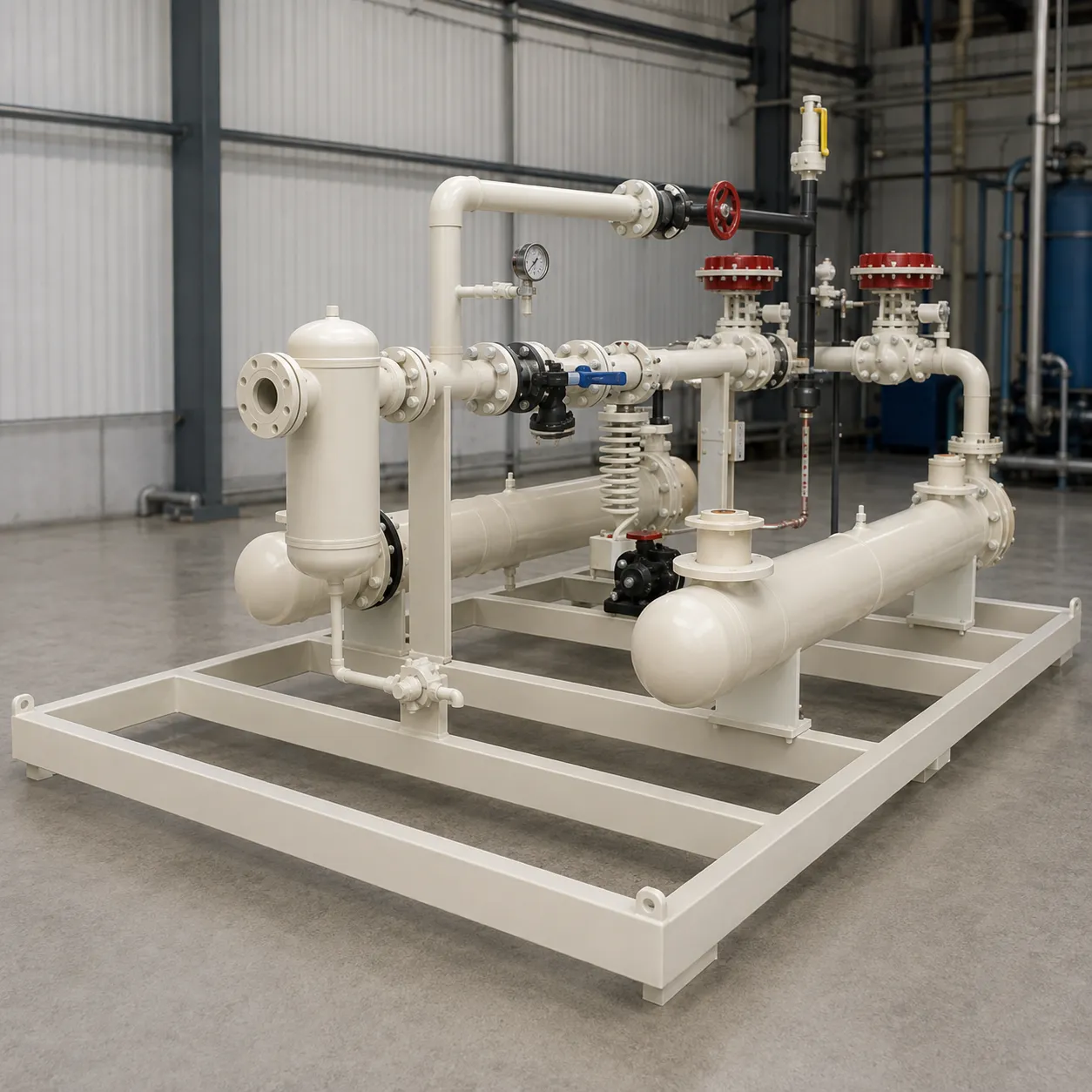

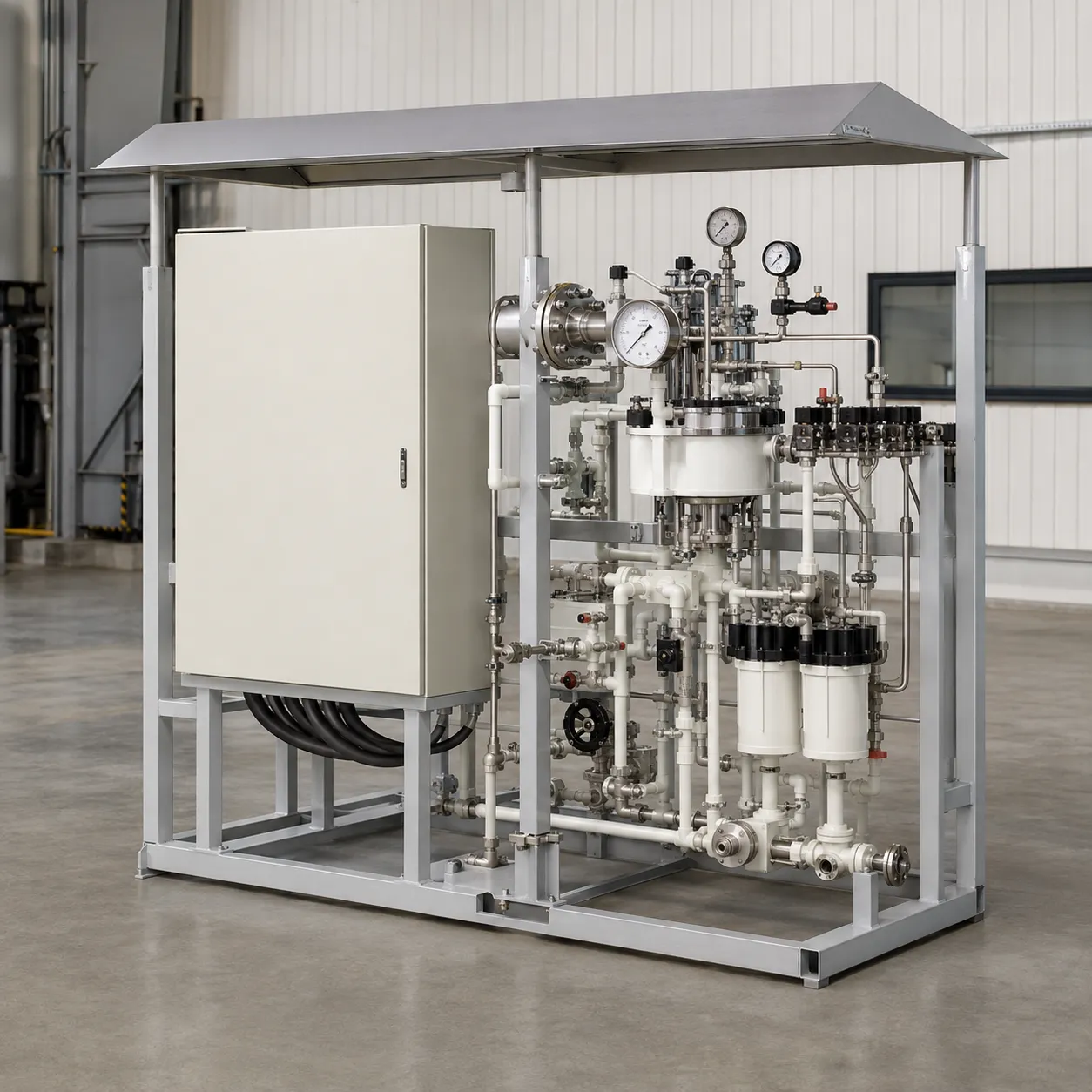

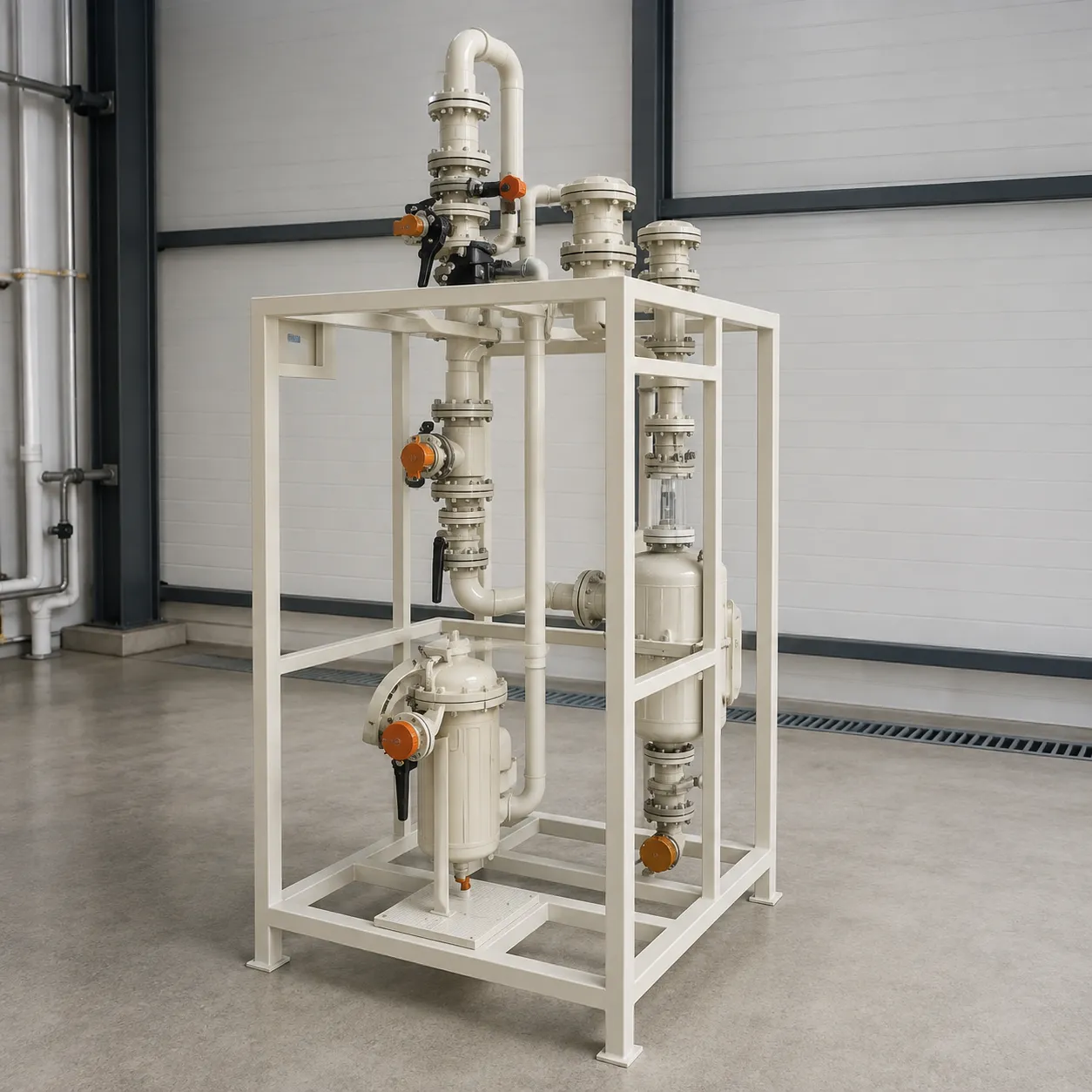

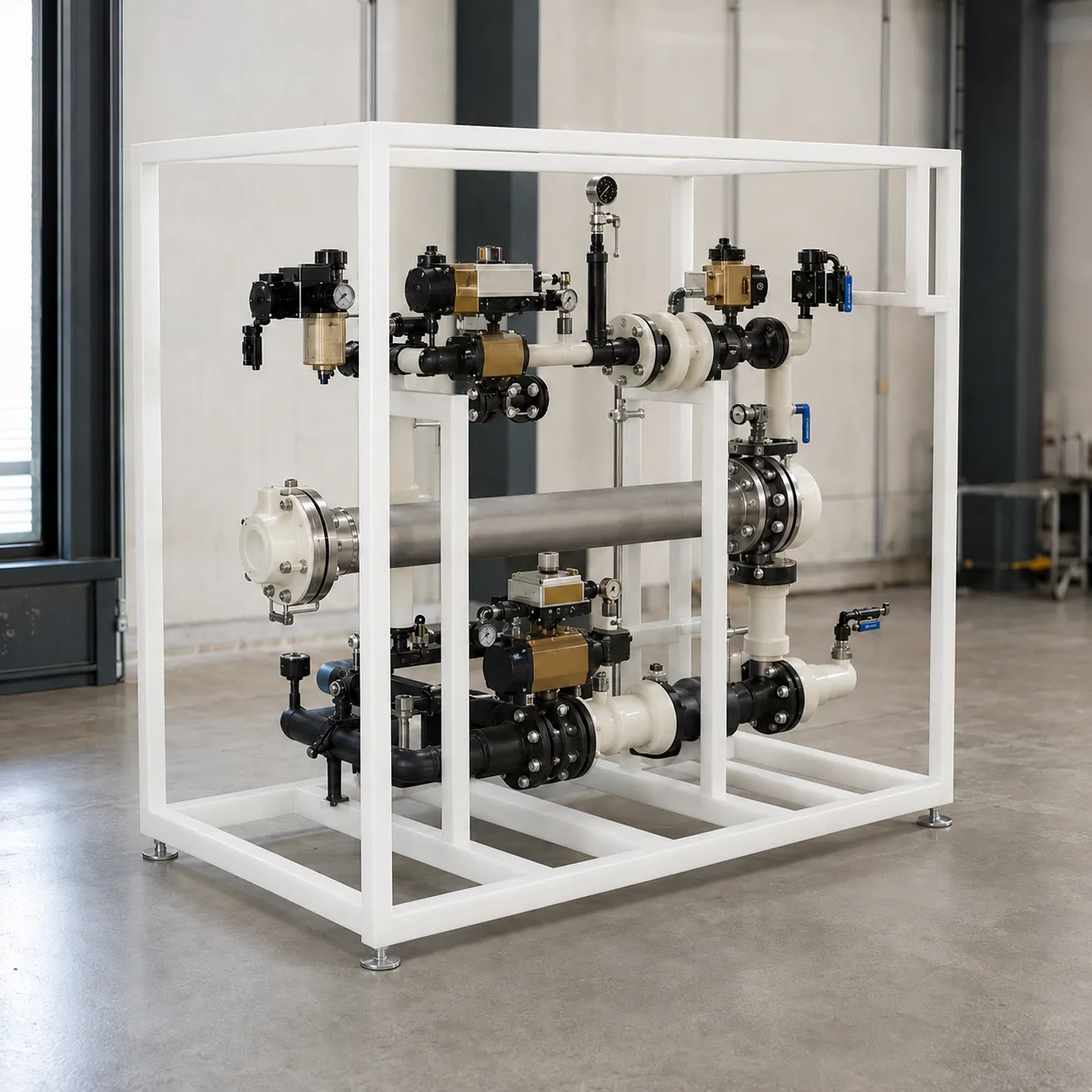

Skid de válvulas Fortrex

O skid de válvulas Fortrex é um conjunto industrial desenvolvido para concentrar válvulas, tubulações, conexões e outros componentes de controle de fluxo em uma estrutura organizada. Sua principal função é facilitar o direcionamento, o bloqueio, a distribuição e o controle de líquidos em diferentes etapas de um processo.

A configuração em skid permite reunir diversos componentes em um único conjunto. Dessa forma, a instalação fica mais organizada e exige menos montagem diretamente no local de operação. Além disso, o acesso às válvulas e conexões se torna mais simples durante inspeções e manutenções.

O skid pode atender sistemas de água, efluentes e produtos químicos compatíveis com os materiais utilizados. Também pode integrar equipamentos de tratamento, reservatórios, filtros, bombas e linhas de processo.

A Fortrex desenvolve cada skid de válvulas sob medida. Portanto, não existem dimensões ou configurações padronizadas. O projeto considera a vazão, o líquido transportado, a quantidade de linhas, os tipos de válvulas, as condições hidráulicas e o espaço disponível na instalação.

Quando tecnicamente aplicável, o conjunto pode utilizar tubulações, conexões e componentes fabricados em polipropileno. O PP apresenta resistência à corrosão e boa resistência química para diversas aplicações compatíveis. Em instalações externas, também pode ser utilizado PP cinza com aditivo UV conforme as condições do projeto.

Aplicações do skid de válvulas

O skid de válvulas pode atender diferentes instalações industriais que precisam controlar e distribuir correntes líquidas.

Uma aplicação comum ocorre em sistemas de tratamento de água. Nesse caso, o conjunto pode direcionar o fluxo entre filtros, reservatórios, bombas e outras etapas.

Em estações de tratamento de efluentes, o skid pode controlar linhas de alimentação, retorno, recirculação, drenagem ou transferência.

O conjunto também pode trabalhar em sistemas de produtos químicos. Nesse caso, todos os componentes em contato com o fluido precisam apresentar compatibilidade com a solução transportada.

Além disso, o skid pode ser utilizado em sistemas de filtragem. As válvulas podem direcionar a água durante a operação normal, a retrolavagem, o enxágue e a drenagem, conforme a configuração do filtro.

Outra aplicação ocorre em sistemas que possuem mais de um tanque ou ponto de destino. O skid permite selecionar a linha que receberá o líquido e bloquear os demais caminhos.

Assim, o equipamento funciona como um ponto central de controle hidráulico dentro do processo.

Princípio de funcionamento

O funcionamento do skid depende da configuração das linhas e das válvulas instaladas.

Primeiro, o líquido chega ao conjunto por uma conexão de entrada. Em seguida, as válvulas definem o caminho que o fluxo deve percorrer.

Uma válvula pode liberar determinado ramal enquanto outra permanece fechada. Dessa forma, o sistema consegue direcionar o líquido para diferentes equipamentos ou pontos de utilização.

Também é possível utilizar válvulas para isolar partes da instalação durante uma manutenção.

Em sistemas mais complexos, diferentes combinações de abertura e fechamento podem criar modos específicos de operação.

Por exemplo, uma posição pode direcionar o fluxo para filtração. Outra configuração pode direcionar a água para uma linha de limpeza. Além disso, uma terceira posição pode realizar drenagem.

A lógica de funcionamento depende sempre do processo.

Controle e direcionamento de fluxo

Uma das principais funções do skid de válvulas é organizar o controle do fluxo.

Sem um conjunto centralizado, as válvulas podem ficar distribuídas por diferentes pontos da instalação. Isso pode dificultar a identificação das linhas e aumentar o tempo necessário para determinadas manobras.

No skid, os componentes ficam posicionados de maneira planejada.

Assim, o operador consegue visualizar melhor os caminhos disponíveis e acessar as válvulas com maior facilidade.

Além disso, as tubulações podem ser organizadas conforme a função de cada ramal.

Essa configuração também facilita futuras inspeções.

Quando existe necessidade de alterar uma condição operacional, a equipe consegue identificar com maior clareza quais válvulas participam da manobra.

Isolamento de equipamentos

O skid também pode ser utilizado para isolar equipamentos durante intervenções.

Um filtro, tanque ou bomba pode precisar sair temporariamente de operação para inspeção ou manutenção.

Nesse caso, as válvulas podem interromper o fluxo para determinado equipamento.

Dependendo do projeto, outra linha pode continuar operando enquanto aquela parte permanece isolada.

Essa possibilidade apresenta vantagem em instalações que possuem equipamentos paralelos ou sistemas de reserva.

Além disso, o isolamento facilita determinadas atividades de limpeza e manutenção.

A configuração deve considerar o processo e as necessidades operacionais de cada instalação.

Skid de válvulas para sistemas de filtragem

Sistemas de filtragem podem exigir diferentes caminhos hidráulicos.

Durante a operação normal, a água entra no filtro, atravessa o meio filtrante e segue para a saída.

No momento da retrolavagem, entretanto, o sentido do fluxo pode mudar.

Por isso, diferentes válvulas são utilizadas para direcionar a água corretamente em cada etapa.

Um skid pode concentrar essas válvulas e organizar as tubulações responsáveis pela filtração, retrolavagem, enxágue e descarte.

Essa configuração facilita a operação do sistema.

Além disso, reduz a quantidade de componentes espalhados ao redor dos filtros.

Quando existe mais de um filtro, o skid também pode organizar linhas de entrada e saída individuais.

Skid de válvulas para tratamento de água e efluentes

Estações de tratamento trabalham com diferentes fluxos ao longo do processo.

A água pode precisar seguir para filtros, tanques, reservatórios ou outras etapas.

Da mesma forma, um efluente pode passar por recirculação ou transferência entre equipamentos.

O skid de válvulas ajuda a organizar esses caminhos.

Assim, o operador pode direcionar cada corrente conforme a necessidade da estação.

Além disso, linhas de drenagem e retorno podem fazer parte do conjunto.

A configuração depende do número de equipamentos e das funções necessárias.

Por isso, a Fortrex desenvolve o skid a partir do fluxograma e das condições reais da instalação.

Skid de válvulas para produtos químicos

O skid também pode atender linhas que transportam produtos químicos.

Nesse caso, a compatibilidade dos materiais representa um ponto fundamental.

A seleção precisa considerar o produto, a concentração, a temperatura e as condições de operação.

Tubulações, válvulas, conexões, vedações e demais componentes em contato com o líquido precisam apresentar materiais adequados.

O polipropileno pode ser utilizado em diversas aplicações químicas compatíveis.

Além disso, sua resistência à corrosão oferece vantagens em ambientes nos quais determinados materiais metálicos poderiam exigir proteção adicional.

Entretanto, cada produto precisa ser avaliado individualmente antes da definição final do conjunto.

Tipos de válvulas

O skid pode receber diferentes tipos de válvulas conforme a função de cada linha.

Algumas válvulas são utilizadas principalmente para bloqueio.

Outras podem controlar ou direcionar o fluxo.

A escolha depende da vazão, das condições hidráulicas e do líquido transportado.

Além disso, o espaço disponível para instalação também pode influenciar a configuração.

Quando necessário, o sistema pode utilizar válvulas com acionamento manual.

Outras aplicações podem exigir atuação automática.

Por isso, o tipo e o número de válvulas são definidos conforme a lógica operacional do processo.

Válvulas manuais e automatizadas

O skid pode utilizar válvulas manuais quando a operação não exige acionamentos frequentes ou automáticos.

Nesse caso, o operador realiza as manobras diretamente no conjunto.

Já processos com maior necessidade de controle podem utilizar válvulas automatizadas, desde que essa configuração faça parte do projeto.

O acionamento automático permite integrar o skid ao sistema de controle da instalação.

Assim, uma sequência de válvulas pode ser comandada conforme a etapa de operação.

Essa solução pode ser útil em processos de filtração, transferência ou distribuição que utilizam rotinas repetitivas.

O nível de automação depende das necessidades de cada aplicação.

Tubulações e conexões

As tubulações ligam as diferentes válvulas e formam os caminhos hidráulicos do skid.

O diâmetro deve ser compatível com a vazão e com as condições do processo.

Além disso, o projeto busca reduzir interferências e facilitar o acesso aos componentes.

As conexões também fazem parte do conjunto.

Elas podem permitir mudanças de direção, derivações, desmontagem de trechos e integração com equipamentos externos.

Quando aplicável, a Fortrex pode utilizar componentes em polipropileno.

O material apresenta resistência à corrosão e boa resistência química em diferentes aplicações compatíveis.

A especificação final considera sempre o líquido e as condições de operação.

Instrumentação

O skid de válvulas pode receber instrumentos conforme a necessidade do processo.

Manômetros podem acompanhar determinadas condições de pressão.

Instrumentos de vazão também podem ser incorporados quando o controle da quantidade de líquido apresenta importância para a operação.

Além disso, sensores podem fornecer informações para sistemas automatizados.

A instrumentação ajuda a acompanhar o comportamento hidráulico e pode facilitar a identificação de alterações no processo.

Entretanto, cada instrumento deve ser especificado de acordo com a função necessária.

Assim, o skid recebe somente os componentes adequados à instalação.

Integração com bombas

O skid pode trabalhar integrado a bombas de transferência ou recirculação.

Nesse caso, as válvulas controlam os caminhos disponíveis antes ou depois das bombas.

Por exemplo, uma linha pode direcionar o fluxo para determinado tanque enquanto outra permanece fechada.

Também podem existir linhas destinadas ao retorno ou à recirculação.

A configuração hidráulica deve considerar as condições de operação das bombas.

Além disso, cada equipamento precisa possuir sustentação adequada.

Dessa maneira, o peso e as vibrações não são transferidos indevidamente para as tubulações do skid.

Integração com tanques e reservatórios

O skid pode controlar o fluxo entre diferentes tanques.

Uma instalação pode possuir um reservatório de água bruta, outro de água tratada e diferentes tanques de processo.

Nesse cenário, as válvulas permitem selecionar o destino ou a origem da corrente.

O conjunto também pode controlar linhas de enchimento, transferência, retorno e drenagem.

Essa configuração concentra os principais pontos de manobra em uma única área.

Além disso, pode facilitar futuras expansões quando o projeto já considera conexões adicionais.

A disposição final depende do layout da planta.

Fabricação sob medida

A Fortrex desenvolve cada skid de válvulas conforme as necessidades do processo.

O projeto começa pela identificação das linhas que precisam ser controladas.

Em seguida, são consideradas as vazões e os líquidos transportados.

O número de válvulas também influencia diretamente o tamanho e a organização do conjunto.

Além disso, o espaço disponível na instalação precisa ser considerado.

A disposição dos componentes deve permitir acesso para operação e manutenção.

A fabricação personalizada também permite posicionar as conexões externas conforme as tubulações existentes.

Dessa maneira, o skid pode ser desenvolvido para projetos novos ou para integração em plantas já instaladas.

Material de fabricação

O polipropileno pode ser utilizado em componentes do skid quando apresenta compatibilidade com a aplicação.

O PP possui resistência à corrosão e não sofre oxidação como materiais metálicos convencionais.

Além disso, apresenta boa resistência química para diversas correntes compatíveis.

Tubulações, conexões, suportes e outros componentes podem utilizar polipropileno conforme o projeto.

Quando a instalação fica exposta ao ambiente externo e as condições permitem, pode ser utilizado PP cinza com aditivo UV.

Essa configuração aumenta a resistência do material à radiação ultravioleta.

Entretanto, a seleção final depende sempre das condições reais do processo.

Características construtivas

O skid é desenvolvido para manter válvulas, tubulações e conexões organizadas em um único conjunto.

A estrutura deve proporcionar apoio adequado aos componentes e facilitar o acesso durante a operação.

As linhas são posicionadas conforme o fluxo definido no projeto.

Além disso, as conexões externas ficam preparadas para ligação com a instalação.

Quando necessário, o conjunto pode incluir drenos e pontos destinados a inspeção.

As válvulas também devem permanecer posicionadas de maneira que permita operação e manutenção sem dificuldade.

Essa organização melhora a identificação visual do sistema e facilita futuras intervenções.

Automação do skid de válvulas

O skid pode receber diferentes níveis de automação.

Em sistemas simples, todas as válvulas podem possuir acionamento manual.

Em aplicações mais complexas, determinados componentes podem receber atuadores.

Nesse caso, o sistema de controle pode comandar as válvulas conforme uma lógica definida.

Por exemplo, uma sequência pode abrir uma linha e bloquear outra antes de iniciar determinada etapa.

Além disso, sinais de instrumentos podem participar da lógica operacional.

O conjunto também pode ser preparado para integração com painel elétrico ou sistema supervisório.

Assim, o nível de automação acompanha as necessidades reais da instalação.

Vantagens do skid de válvulas

A organização representa uma das principais vantagens do skid.

As válvulas ficam concentradas em um conjunto, facilitando sua identificação e acesso.

Além disso, as tubulações podem ser montadas previamente de acordo com o projeto.

Isso reduz a quantidade de montagem necessária diretamente na instalação.

Outra vantagem está na fabricação sob medida.

A Fortrex adapta o número de linhas, válvulas, conexões e dimensões ao processo.

O uso de componentes em polipropileno também oferece resistência à corrosão quando a aplicação apresenta compatibilidade.

Além disso, o skid pode receber operação manual ou automatizada.

Essa flexibilidade permite atender desde sistemas simples até instalações com diferentes caminhos hidráulicos e modos de operação.

Instalação e manutenção

O skid deve ser instalado sobre uma base plana, nivelada e adequada ao peso do conjunto.

As conexões externas precisam ser alinhadas corretamente com as tubulações da planta.

Essas tubulações devem possuir suportes independentes para evitar transferência de esforços ao skid.

O local também deve oferecer espaço para acesso às válvulas e conexões.

Durante a operação, a equipe precisa verificar possíveis vazamentos e acompanhar o funcionamento das válvulas.

As conexões e tubulações também devem receber inspeções periódicas.

Quando existem válvulas automatizadas, atuadores e instrumentos precisam fazer parte da rotina de manutenção.

Além disso, qualquer mudança no produto transportado, na concentração ou na temperatura deve gerar uma nova avaliação de compatibilidade dos materiais.

Com projeto adequado, componentes corretamente especificados e manutenção periódica, o skid de válvulas Fortrex oferece uma solução organizada e personalizada para controle, isolamento e distribuição de fluxos em diferentes processos industriais.
